北京朝阳医院医疗用压缩空气系统详细说明
医疗用压缩空气系统详细说明：
压缩空气系统的动力源是中心压缩站的空压机组，通过空压机组供气使空气系统管路达到所需压力值和流量，在手术室、ICU室等重病室终端处产生压力，提供医疗设备使用。
1、医疗用压缩空气站
1.1医疗用压缩空气站（位置在大楼地下一层）,配置如下:
序号 | 设备名称 | 技术参数 | 数量 |
1 | 无油空气压缩机 | 功率：≤30KW（满足流量前提下，功率仅供参考），额定流量:≥2.565m³/min | 2台 |
2 | 空气储罐 | 1.0m³ | 2台 |
3 | 主路过滤器 | 处理气量2.8m³/min | 2台 |
4 | 前级过滤器 | 处理气量7.5m³/min | 2台 |
5 | 吸附式干燥机 | 处理气量5.6m³/min | 2台 |
6 | 后级过滤器 | 处理气量7.5m³/min | 2台 |
7 | 精密调压模块 | 调压阀一用一备、单个调压阀流量≥200m3/h、进口压力0.8Mpa出口压力0.55Mpa、调压阀材质：铸铁、含阀门、安全阀、压力表、支架等组件 | 2台 |
8 | 压力传感器 | 2台 | |
9 | 露点传感器 | 1台 | |
10 | 一氧化碳检测仪 | 1台 | |
11 | 压缩空气管道组件 | 1台 | |
12 | 分气缸 | 一进五出，材质不锈钢 | 1台 |
13 | 电气控制系统 | 1台 | |
14 | 设备机座平台 | 1套 |
1.2压缩空气站技术参数：
压缩空气站最大供气量：二台压缩机同时工作时≥5.13m3/min。
压缩空气站出口工作压力：0.5MPa(可调)。
压缩空气站内设置一用一备空气压缩机，当工作压缩机故障时，备用压缩机启动，以保证系统正常工作。
2、医疗用压缩空气管道
2.1管道材质
本工程压缩空气管道采用TP2紫铜管。紫铜管必须符合YS/T650《医用气体和真空用无缝铜管》标准要求。
2.2管道规格：参照图纸。
2.3管道连接方法技术要求
铜管道连接采用标准的铜管件连接后银基钎焊连焊接。整个系统连接均采用金属密封，可保证系统的气密性。
2.4管道布置

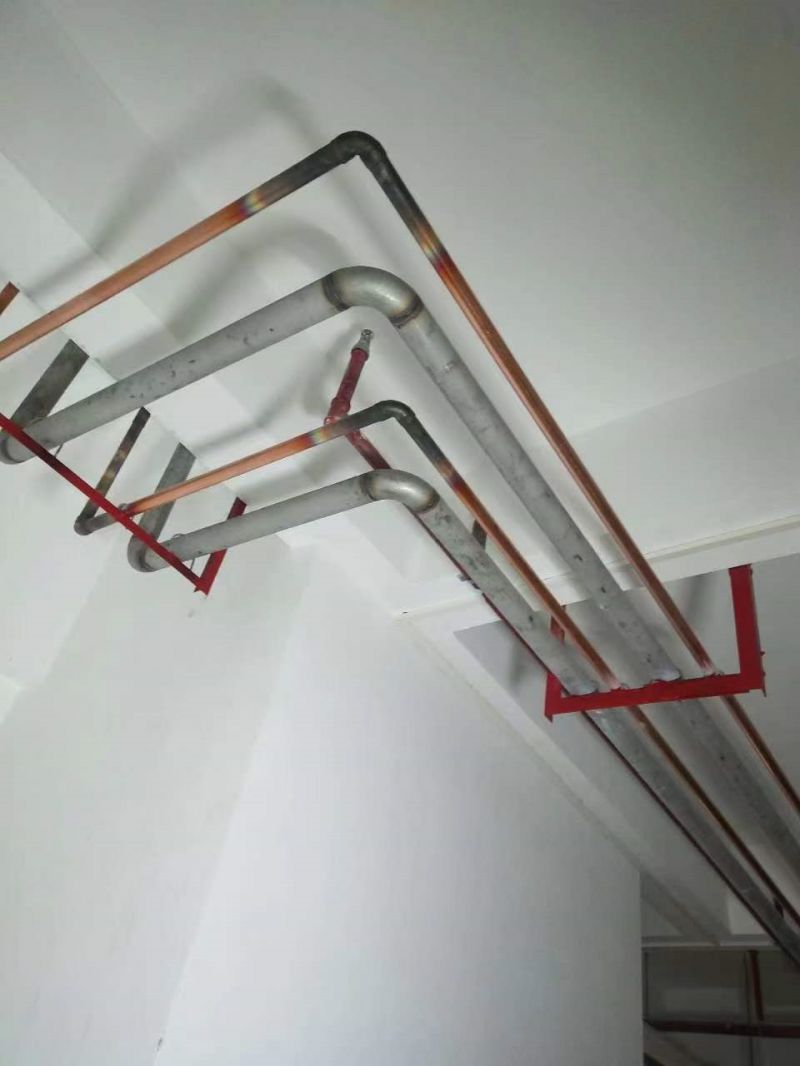

主管道沿地沟敷设或沿走廊墙面架设至大楼管道井，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观（与氧气管道一起走管）。
3、区域阀门箱（与氧气系统共用）。
4、系统压力试验、吹扫技术要求
4.1系统强度试验:空气管道安装完毕后必须进行强度试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的1.15倍,试压时间10min,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。
4.2系统泄漏率试验:空气管道强度试验合格后必须进行泄漏率试验,试验介质为氮气或无油压缩空气,试验压力为管道设计压力的,试压24h，试验结果每小时泄漏率小于0.5%为合格。
4.3系统吹扫:空气管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气口无杂质、干净为合格。
5、压缩空气系统技术参数
5.1压缩空气系统管道气体流速:≯10m/s。
5.2压缩空气系统总体每小时泄漏率：保证小于≤0.2%。
5.3压缩空气系统管道应可靠接地，接地电阻应小于10Ω。
5.4空气终端气压不低于0.4MPa,每个终端流量不低于60L/min。
