中心供氧工程

以下是中心供氧工程的系统性解析，结合最新技术规范与实践经验整理：

一、核心系统组成

气源配置方案‌

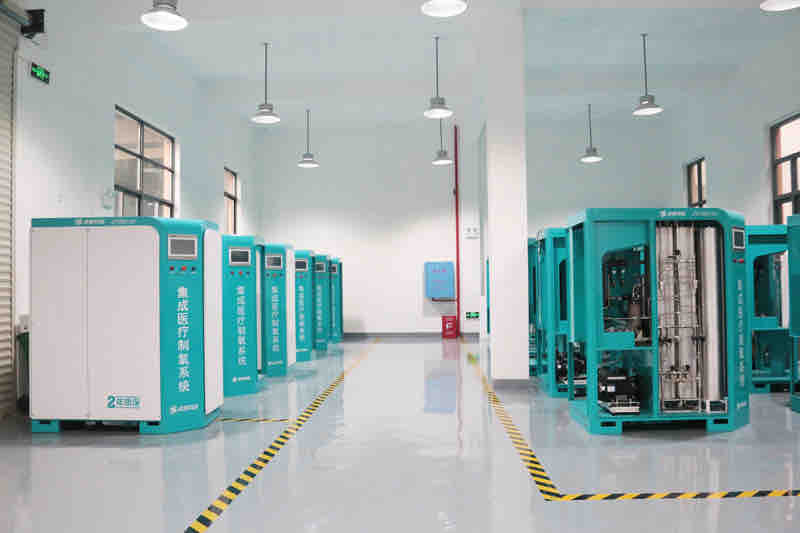

医用制氧机‌：采用分子筛变压吸附（PSA）技术，氧气纯度≥90%，适用于中小型医疗机构，单机产能覆盖2~30m³/h‌。

液氧储罐‌：液态氧经汽化器转化为气态，供氧能力稳定，适合日均需求超500m³的大型医院‌。

汇流排系统‌：由5~10组高压氧气瓶并联，支持手动/自动切换模式，保障供氧连续性，造价约3.7万~11万元（30~70床规模）‌。

安全控制设计‌

双回路供氧管道‌：主路故障时，备用管路0.5秒内自动切换‌。

智能监测系统‌：实时检测氧气压力（安全范围0.2~0.6MPa）及浓度（阈值≥85%），超限触发声光报警并推送至物联网平台‌。

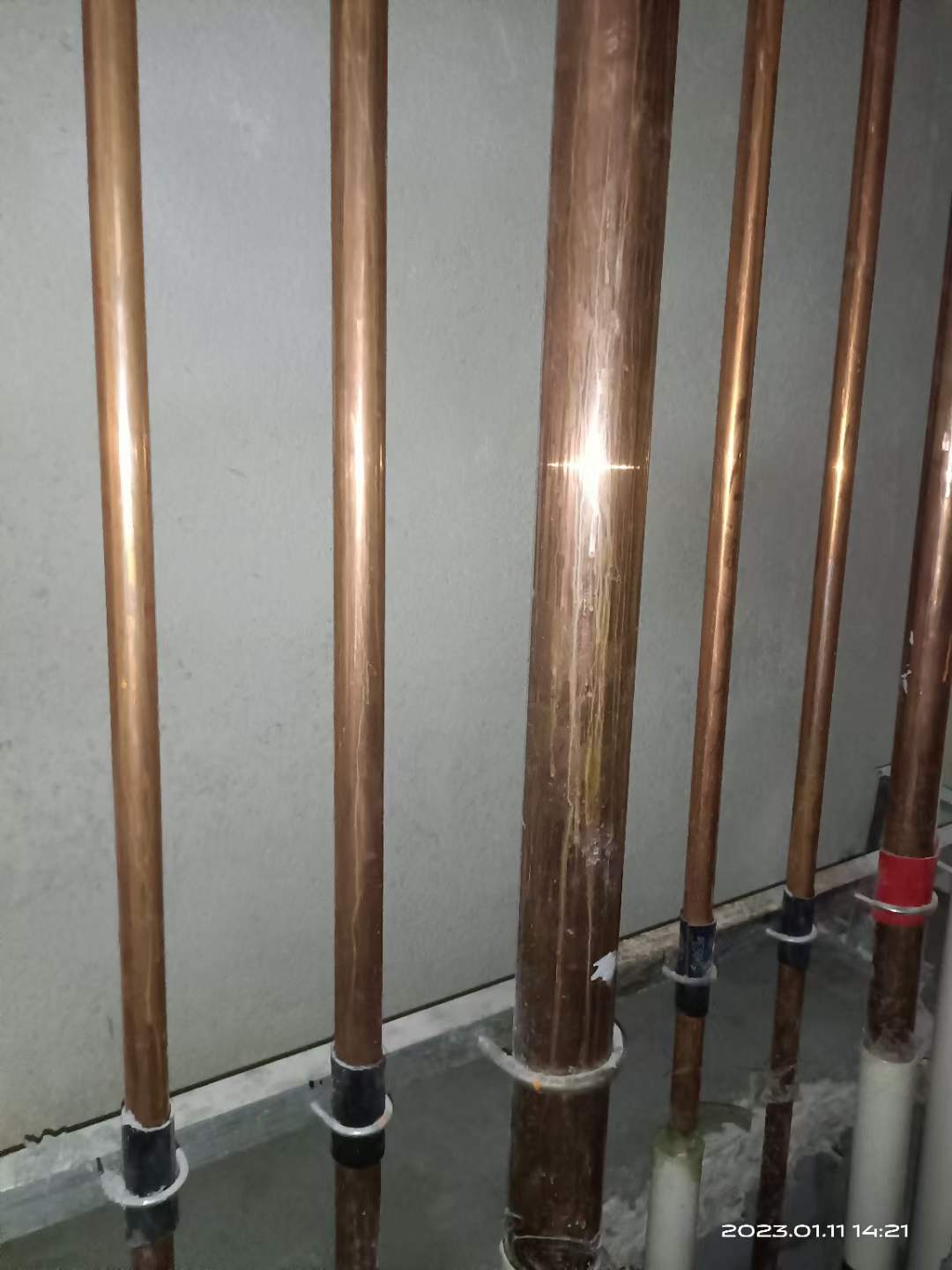

管道材质要求‌：脱脂无氧紫铜管或不锈钢管，管道最远端压力损失＜10%，泄漏率≤0.2%/h‌。

终端设备布局‌

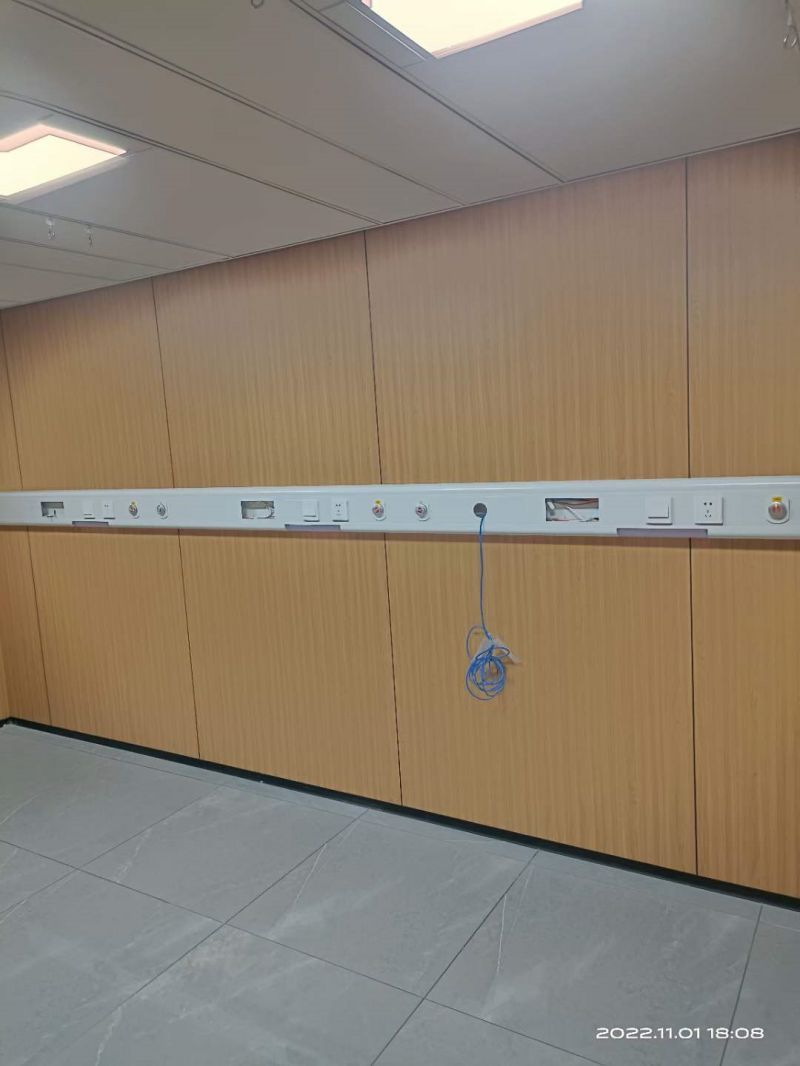

病区终端‌：病房设备带嵌入快速插拔密封插座，支持湿化器即插即用；手术室/ICU采用吊塔式终端，输出压力≥0.4MPa以满足呼吸机需求‌。

特殊场景终端‌：高原地区采用弥散供氧（室内氧浓度25%）或分布式床头接口，适用于酒店、哨所等‌。

二、实施流程与规范

（一）设计施工标准

环节 要求 依据标准

管道安装‌ 弯头弯曲半径≥5倍管径，禁止折皱弯头；穿墙需套管填充石棉 GB 50030-1991‌

压力控制‌ 终端输出压力0.2~0.5MPa（可调），呼吸机接口≥0.4MPa JJF 2208-2025‌

安全验收‌ 通入0.8MPa氧气保压24小时，压降≤1.5%；金属管道接地电阻＜10Ω GB/T 44059.1-2024‌

（二）配置方案选择

小型机构（≤70床）‌：汇流排+物联网监控，造价6.3万~11万元（含负压系统）‌。

新建综合医院‌：液氧储罐为主、制氧机为辅，预留二级减压箱接口‌。

高原地区‌：PSA制氧机+弥散供氧模式，快速提升环境氧浓度‌。

三、运维管理要点

定期校准‌

每季度检测管道气密性，校验压力表误差（＜1.5%）及报警灵敏度‌。

每半年演练气瓶应急切换，检查防爆电磁阀功能‌。

节能策略‌

用量低谷时段自动切换单台制氧机运行，降低能耗‌。

液氧储罐配套汽化器热回收装置，减少能源浪费‌。

合规性要求‌

执行YY/T 0187《医用中心供氧通用技术条件》和GB 50751《医用气体工程技术规范》‌。

工业场景需通过GC2级压力管道认证，配备泄漏补偿装置‌。

四、常见工程问题对策

氧压不稳‌：检查二级减压箱限压功能（输出≤0.5MPa），排查管道堵塞或阀门故障‌。

终端流量不足‌：复核最远端压力损耗（需＜10%），升级空压机组或扩容制氧机‌。

安全风险‌：严格禁止油脂接触氧气部件，液氧罐周边5米内清除可燃物‌。

通过标准化设计、智能监控与定期维保，中心供氧工程可构建高可靠性生命支持系统，适配医疗、工业及高原等多场景需求。
