中心供氧设备

中心供氧设备是医疗机构的核心生命支持系统，通过集中供氧模式为病房、手术室等区域提供稳定、安全的氧气供应。以下从系统组成、技术原理、应用场景及管理规范四个方面详细解析：

一、系统核心组件

气源设备‌

医用制氧机‌：采用分子筛变压吸附（PSA）技术，直接从空气中分离氧气，纯度≥90%‌。

液氧储罐‌：液态氧经汽化器转化为气态后输送，适合大型医院的高强度用氧需求‌。

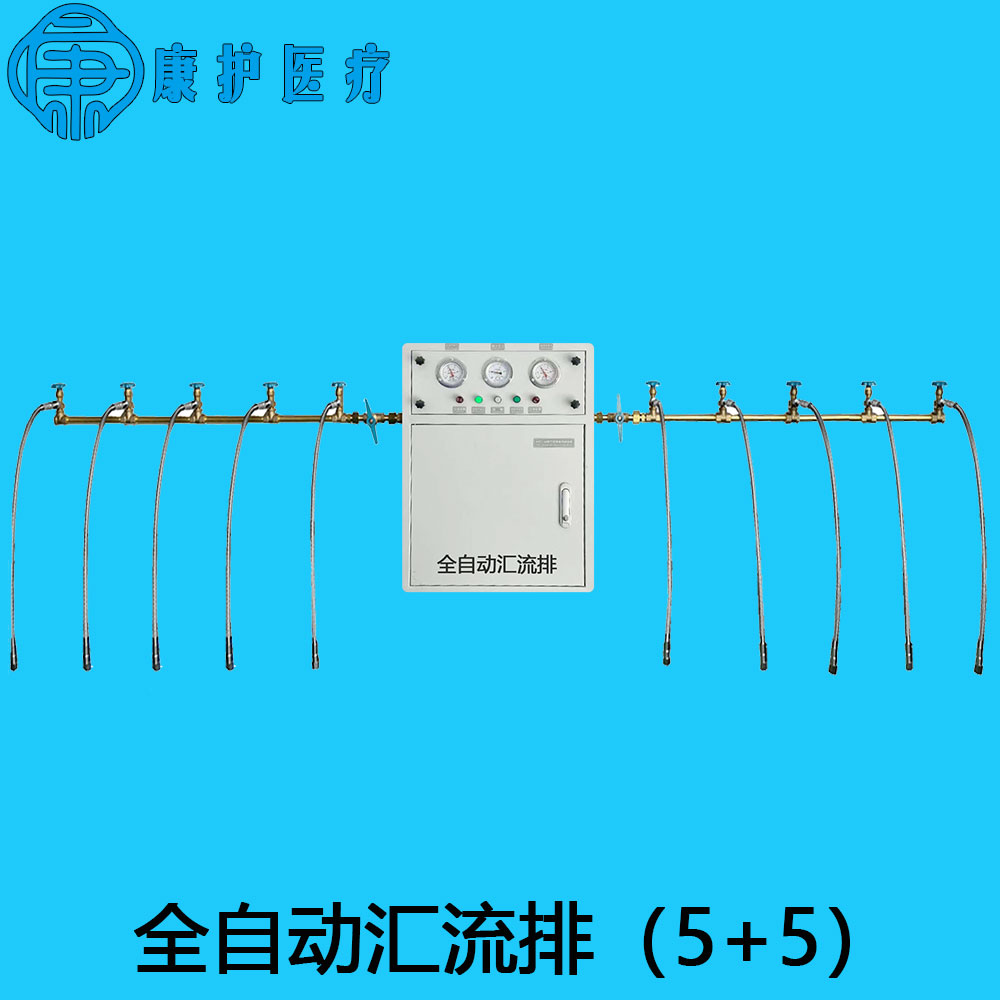

氧气汇流排‌：由多组高压氧气瓶（通常5-10瓶/组）并联组成，通过减压阀集中供氧，支持手动/自动切换模式，保障供氧连续性‌。

控制与输送装置‌

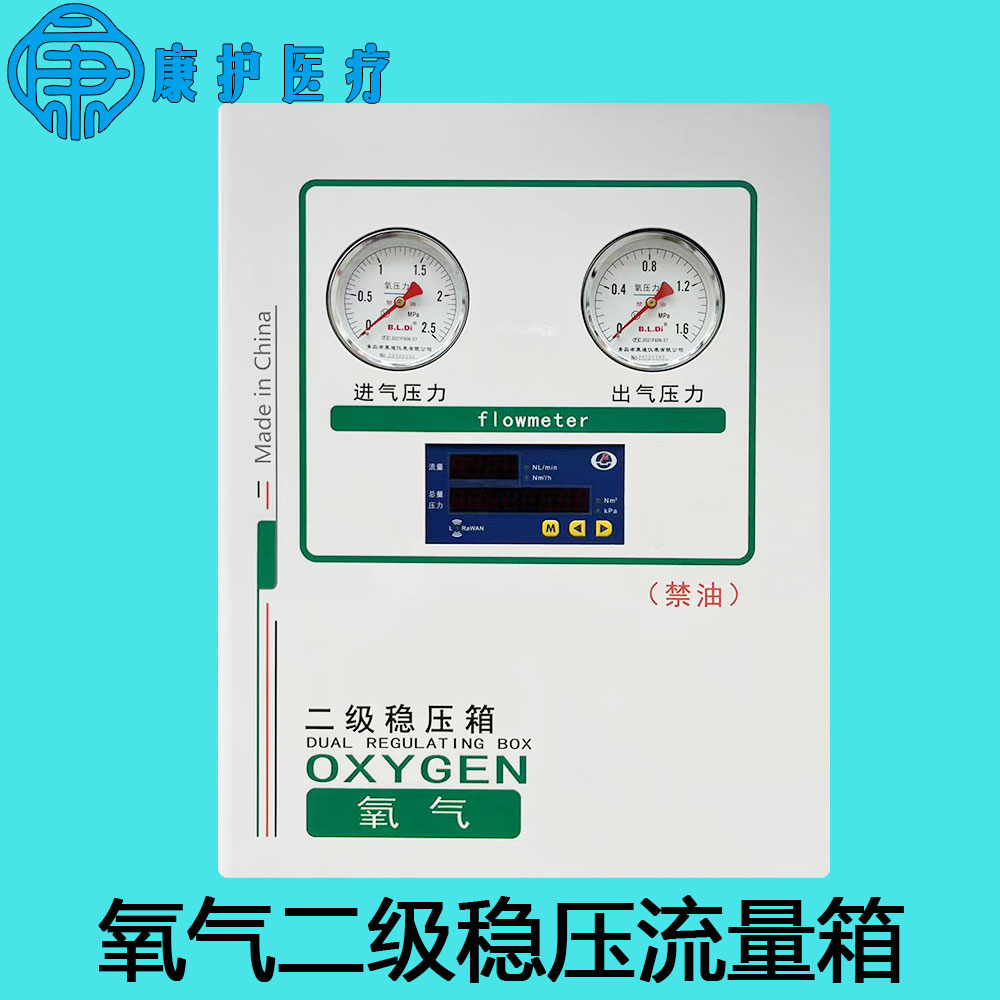

二级减压系统‌：一级减压在供氧站将氧气压力降至0.8-1.0MPa，二级减压在病区稳压箱调至终端使用压力（0.2-0.4MPa）‌。

监测报警装置‌：实时检测氧气压力、流量及浓度，压力超出0.2-0.6MPa安全范围或浓度低于85%时触发声光报警，并通过物联网推送告警信息‌。

供氧管道‌：采用脱脂无氧紫铜管或不锈钢管，防止氧气污染，管道压力损失需控制在远端＜10%‌。

终端设备‌

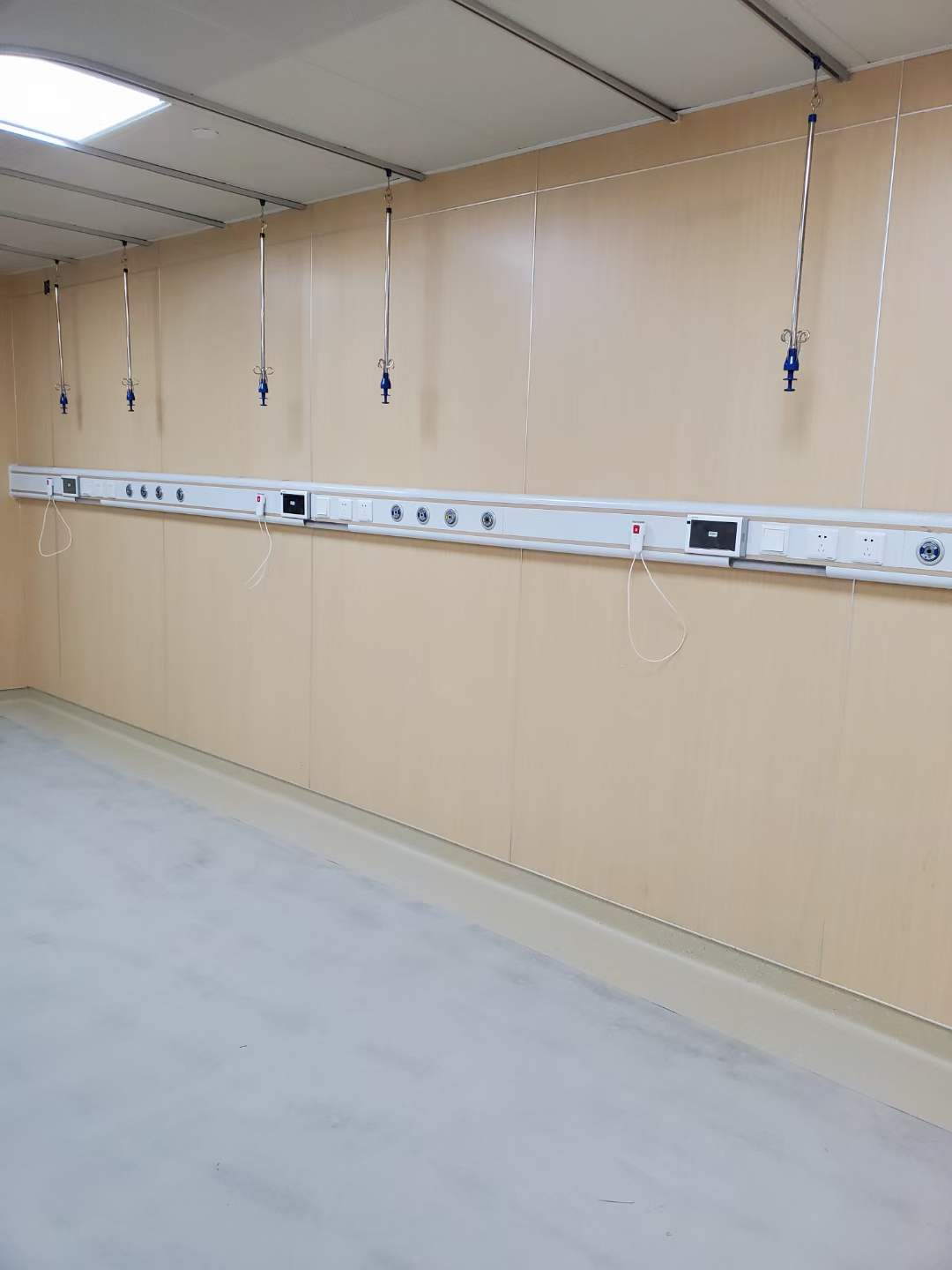

病房终端‌：嵌入医疗设备带，配备快速插拔密封插座，支持氧气湿化器、呼吸机即插即用‌。

特殊区域终端‌：手术室采用吊塔式或壁装式终端，ICU配备移动式接口，满足急救设备的高压需求（≥0.4MPa）‌。

二、技术原理与安全设计

供氧流程‌

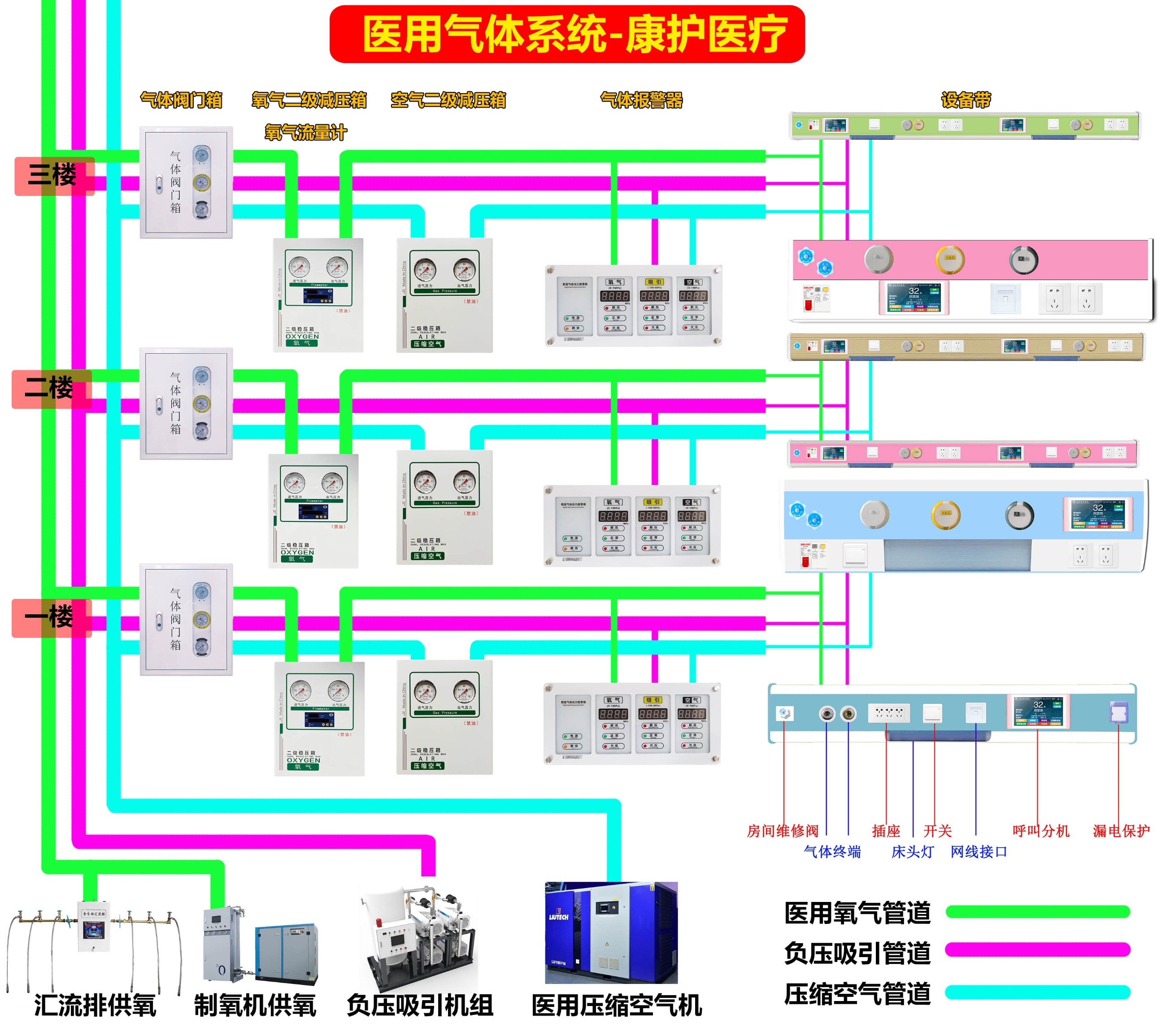

气源（制氧机/液氧罐/汇流排）→ 一级减压 → 管道输送 → 区域二级减压箱 → 终端设备‌。

例如：液氧储罐输出氧气经汽化器气化，通过双路管道输送，主路故障时备用管路0.5秒内自动切换‌。

多重防护机制‌

冗余设计‌：双回路供氧管道确保不间断供氧‌。

防泄漏措施‌：工业场景增设防爆电磁阀和泄漏补偿装置‌。

智能监控‌：压力传感器与物联网平台联动，实现远程故障诊断‌。

三、应用场景与配置方案

医疗领域‌

综合医院‌：液氧储罐+制氧机组合方案，日均供氧量可达500m³，满足200张床位需求‌。

社区/专科医院‌：30-70张床位可采用汇流排供氧，配套负压吸引系统，造价约3.7万-11万元（详见下表）‌：

床位规模 简约型造价（万元） 含负压系统造价（万元）

30床 3.7 6.6

50床 5.5 8.8

70床 6.3 11.0

非医疗领域‌

高原富氧工程‌：弥散式供氧（提升室内氧浓度至25%）或分布式供氧（床头接口直接吸氧），用于酒店、哨所等场所‌。

工业场景‌：化工惰性气体保护系统，需符合GC2级压力管道认证‌。

四、运维与规范要求

安全标准‌

执行YY/T 0187（医用中心供氧通用技术条件）和GB50751（医用气体工程技术规范）‌。

氧气纯度≥99.5%，终端流量≥10L/min，系统泄漏率＜0.2%‌。

维护要点‌

日常巡检‌：检查压力表、报警装置功能，禁止油脂接触氧气部件‌。

定期测试‌：每季度校验管道气密性，每半年演练气瓶应急切换‌。

能耗优化‌：用量低谷时段自动切换单台制氧机运行，降低能耗‌。

附：设备选型建议

小型机构‌：优先选择汇流排+物联网监控方案，兼顾成本与安全性‌。

高原地区‌：采用PSA制氧机+弥散供氧模式，快速提升环境氧浓度‌。

新建医院‌：液氧储罐为主、制氧机为辅的组合配置，预留二级减压箱接口‌。
