医院供氧设备

医院供氧设备是医疗机构的生命支持核心系统，主要由氧源设备、输配管道、终端装置及智能监控四大部分组成，具体分类及技术规范如下：

一、氧源设备

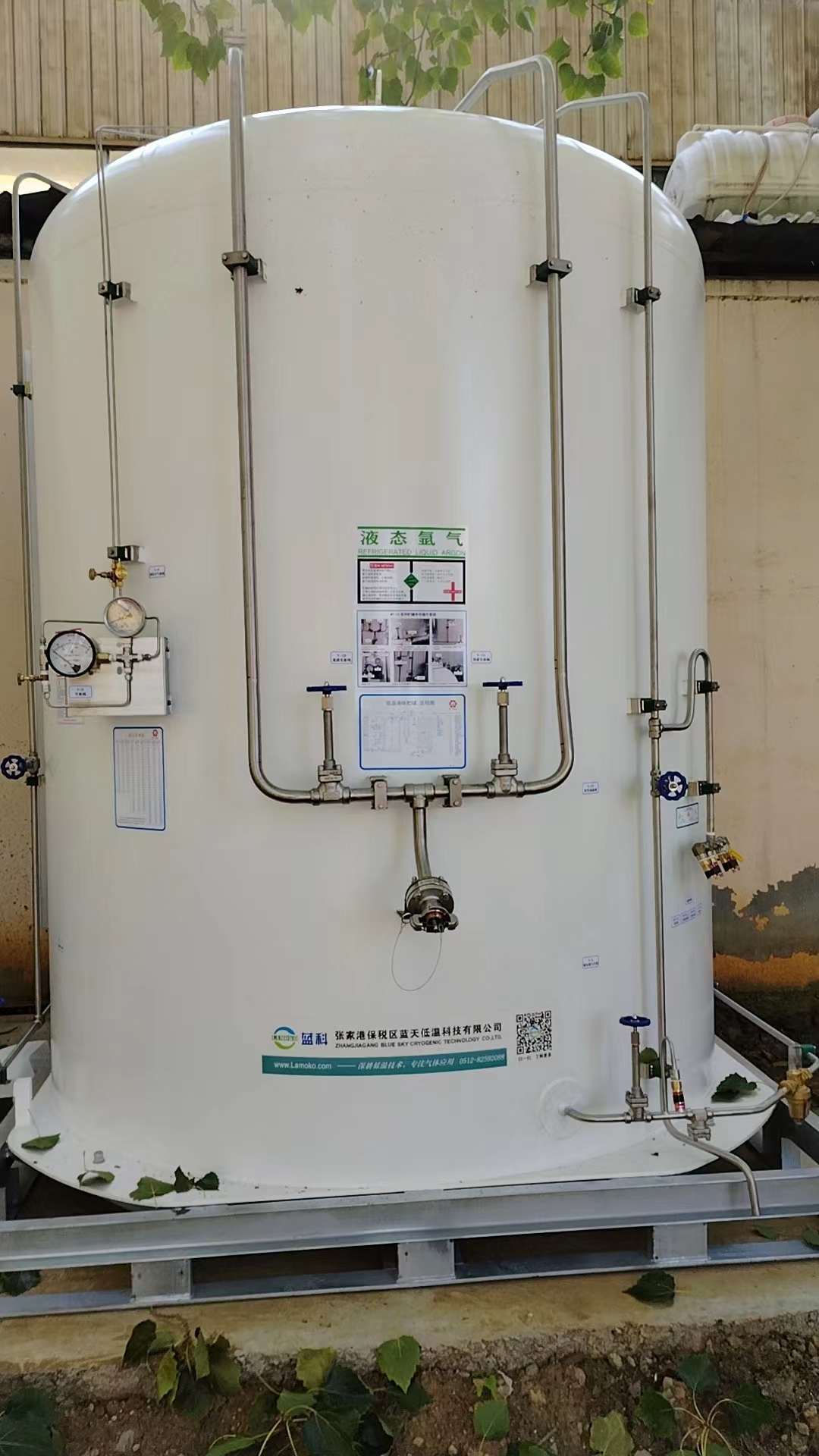

液氧储罐系统‌

容量要求‌：主液氧罐储量需满足≥7天用氧量，备用罐≥24小时用量，双重保障供氧连续性。

安全设计‌：配备安全阀与防爆膜双保险，汽化器两组互为备份（单组满足最大流量）。

适用场景‌：大中型综合医院（日均用氧量＞100m³）。

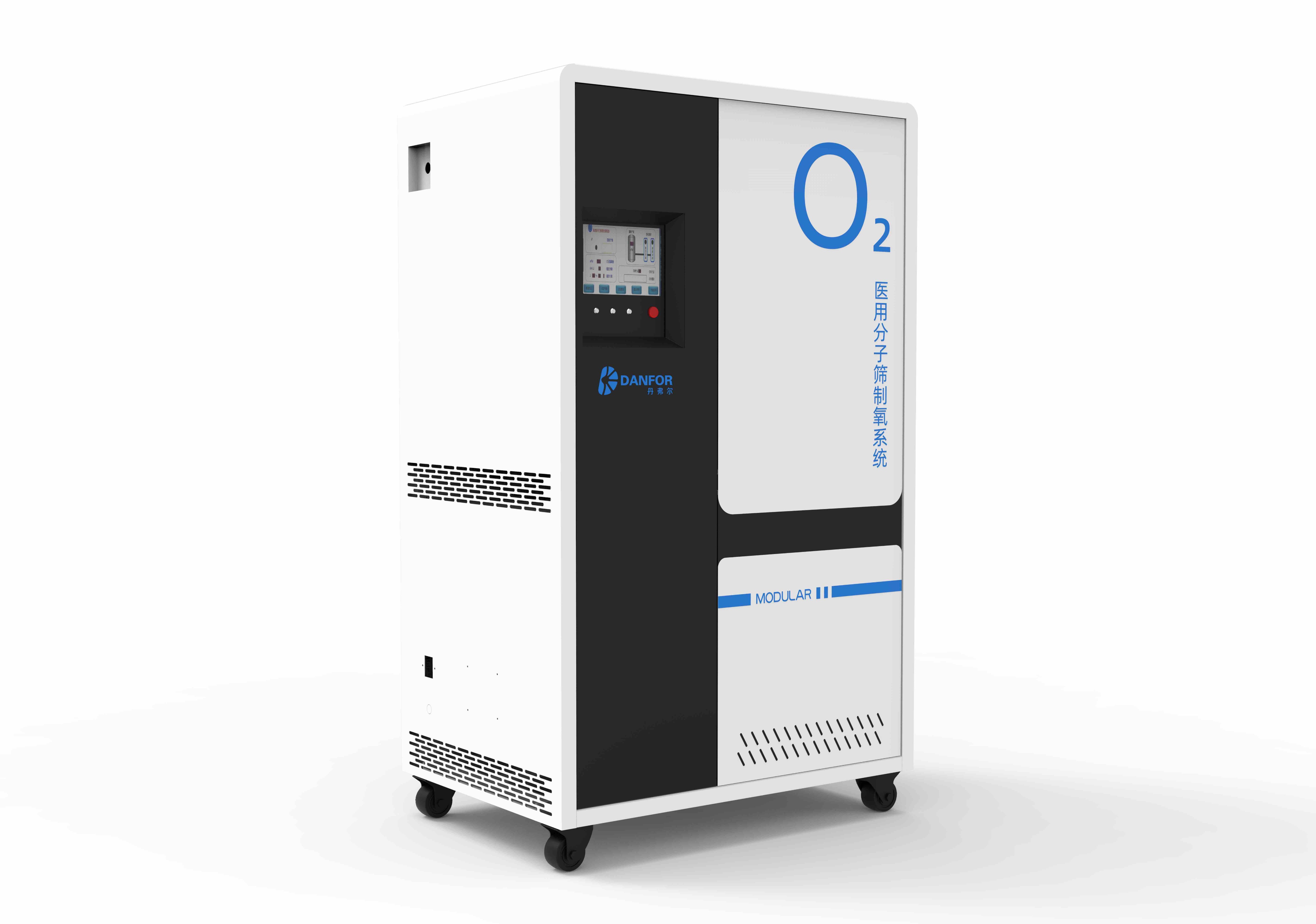

分子筛制氧机‌

技术标准‌：氧浓度≥93%（国标下限），流量5-10L/min（如维德DH-Y055W型）。

净化能力‌：8级过滤系统，含油量≤0.1mg/m³。

适用场景‌：二级医院及社区医疗中心。

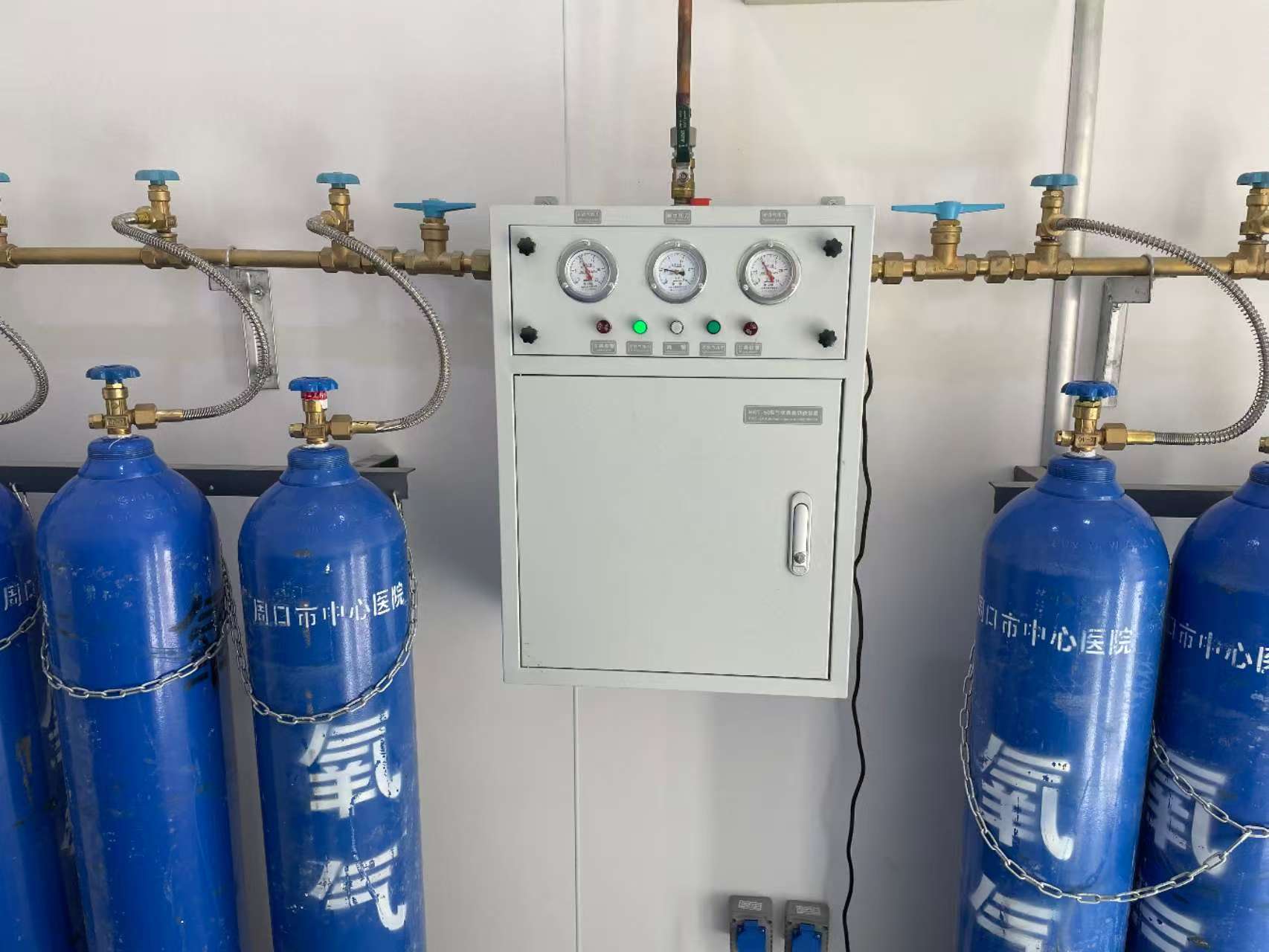

氧气汇流排‌

气瓶配置‌：主供气瓶组≥2组自动切换，单组气瓶数按最大流量计算（如焊接绝热气瓶输氧量＞5m³/h需加汽化器）。

防错设计‌：接口强制物理防误接。

二、输配系统

组件‌ ‌技术规范‌ ‌材质要求‌

主管道‌ 工作压力0.8MPa，最远端压损＜10% φ100-150mm脱脂紫铜管

支路管道‌ 病房支管φ8-14mm，壁厚≥1.0mm 脱脂无缝铜管（TU1/TP2）

减压装置‌ 二级稳压箱输出0.2-0.4MPa（手术室≥0.4MPa） 铜合金阀体

注‌：氧气管道全程需黄色标识，禁止与电缆同槽敷设，接地间隔≤80m。

三、终端设施

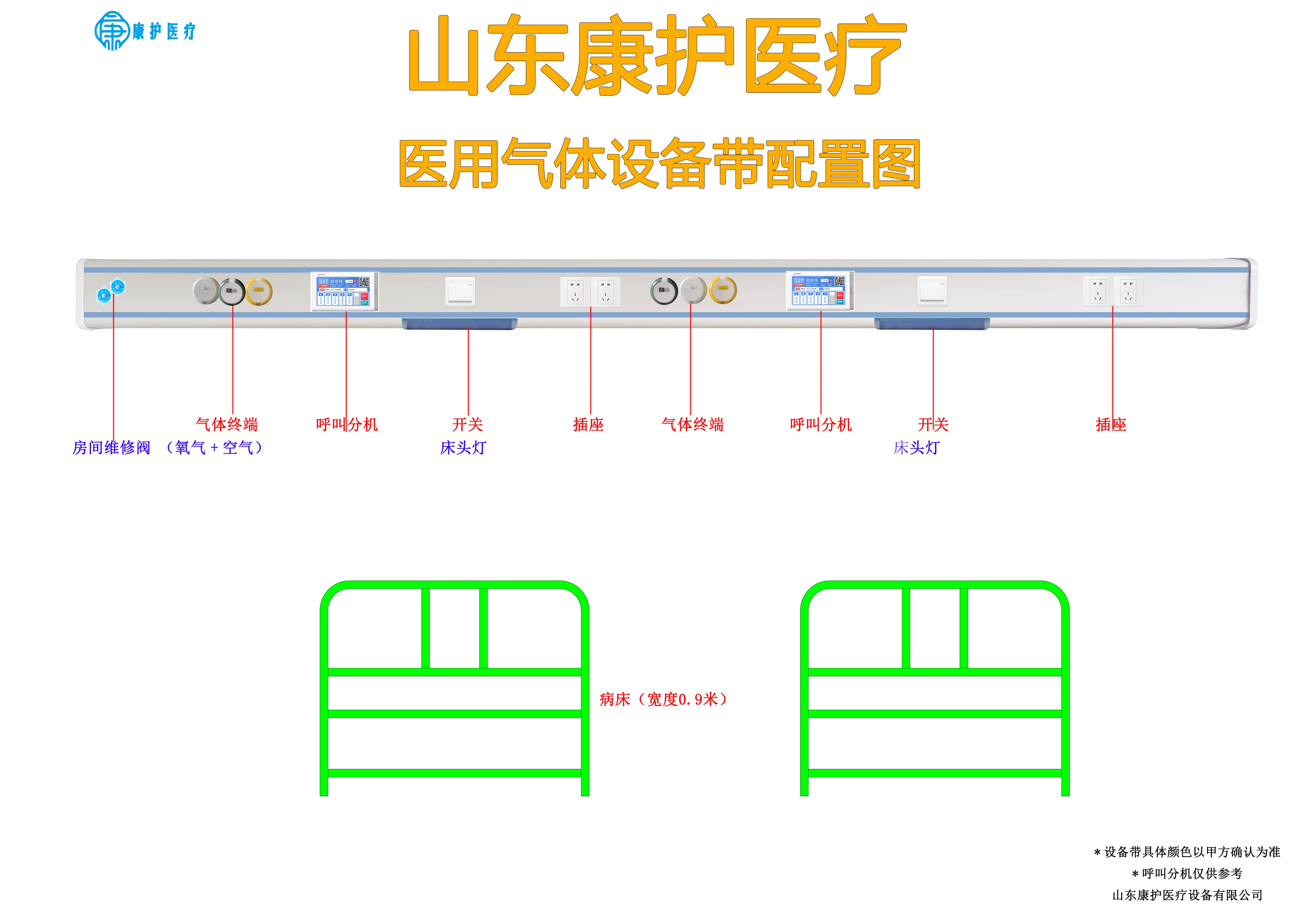

病房设备带‌

标配氧气+吸引双终端，接口防误插设计（氧气绿色接口）。

安装高度1400mm±50mm，ICU区域需配置双倍终端及压力表。

手术室吊塔‌

集成氧气/笑气/压缩空气接口，流量≥10L/min，支持360°旋转。

应急接口‌

抢救室、EICU区域增设墙式备用接口，直接连接汇流排应急气源。

四、智能监控系统

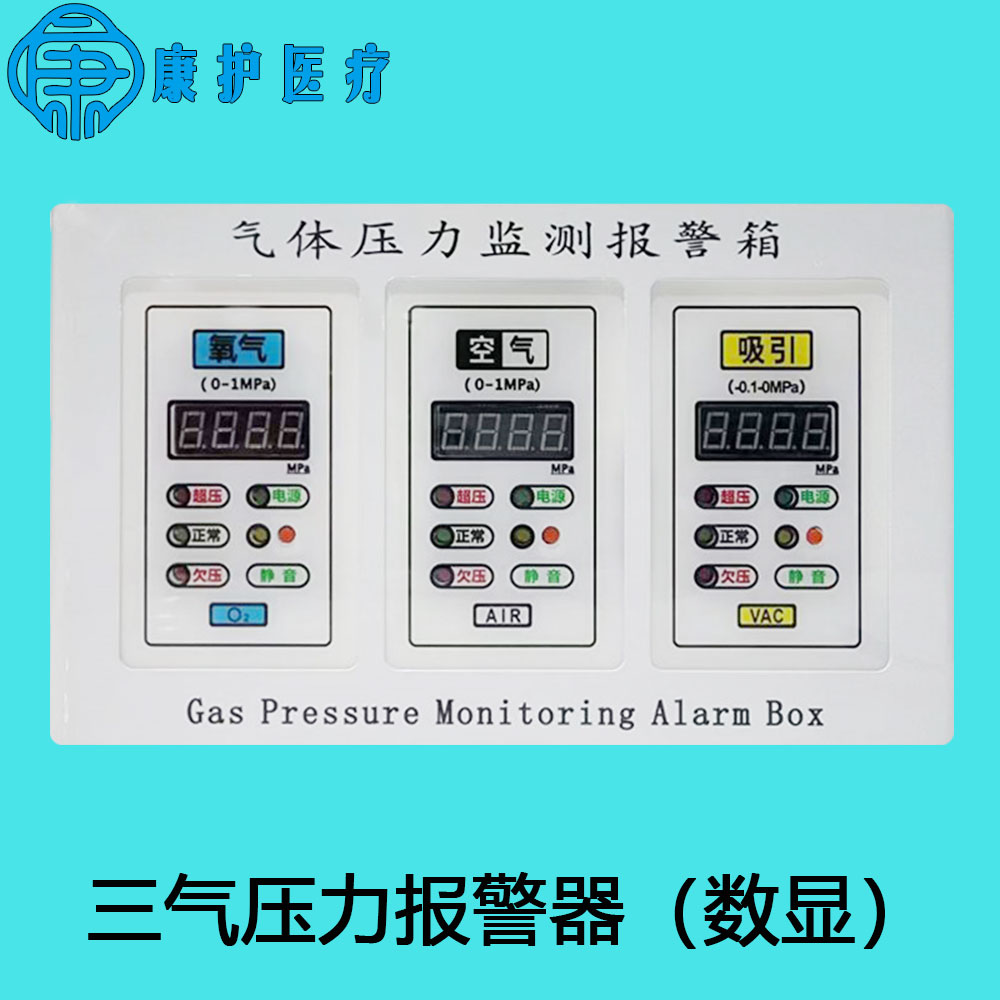

实时监测‌

压力异常报警阈值：±15%设定值（如0.2MPa系统报警范围为0.17-0.23MPa）。

氧浓度监测：低于93%触发声光报警。

应急机制‌

主氧源故障时自动切换备用源，响应时间＜10秒。

生命支持区域（如ICU）设置独立应急氧源，保障4小时供氧。

验收标准‌：

管道气密性：氦检漏泄漏率＜0.2%/h。

终端流量：3秒内输出≥170L/min（GB 50751-2012）。

特殊场景‌：呼吸科病房需按52床配置φ22mm紫铜主管，避免高峰用氧压降＞8%。
