医院氧气管道安装图片

以下为医院氧气管道安装关键节点的图示说明（基于规范文本描述还原）：

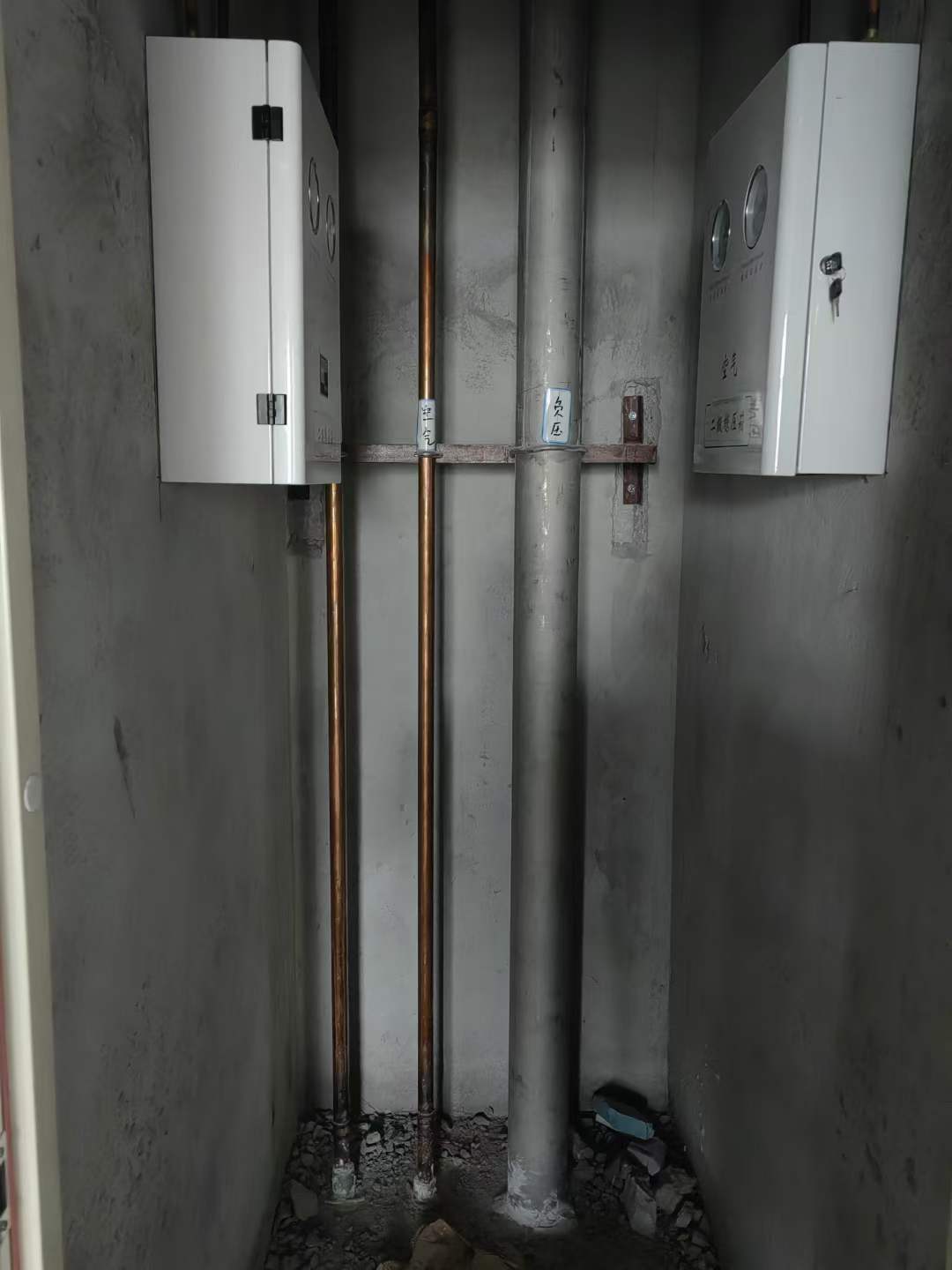

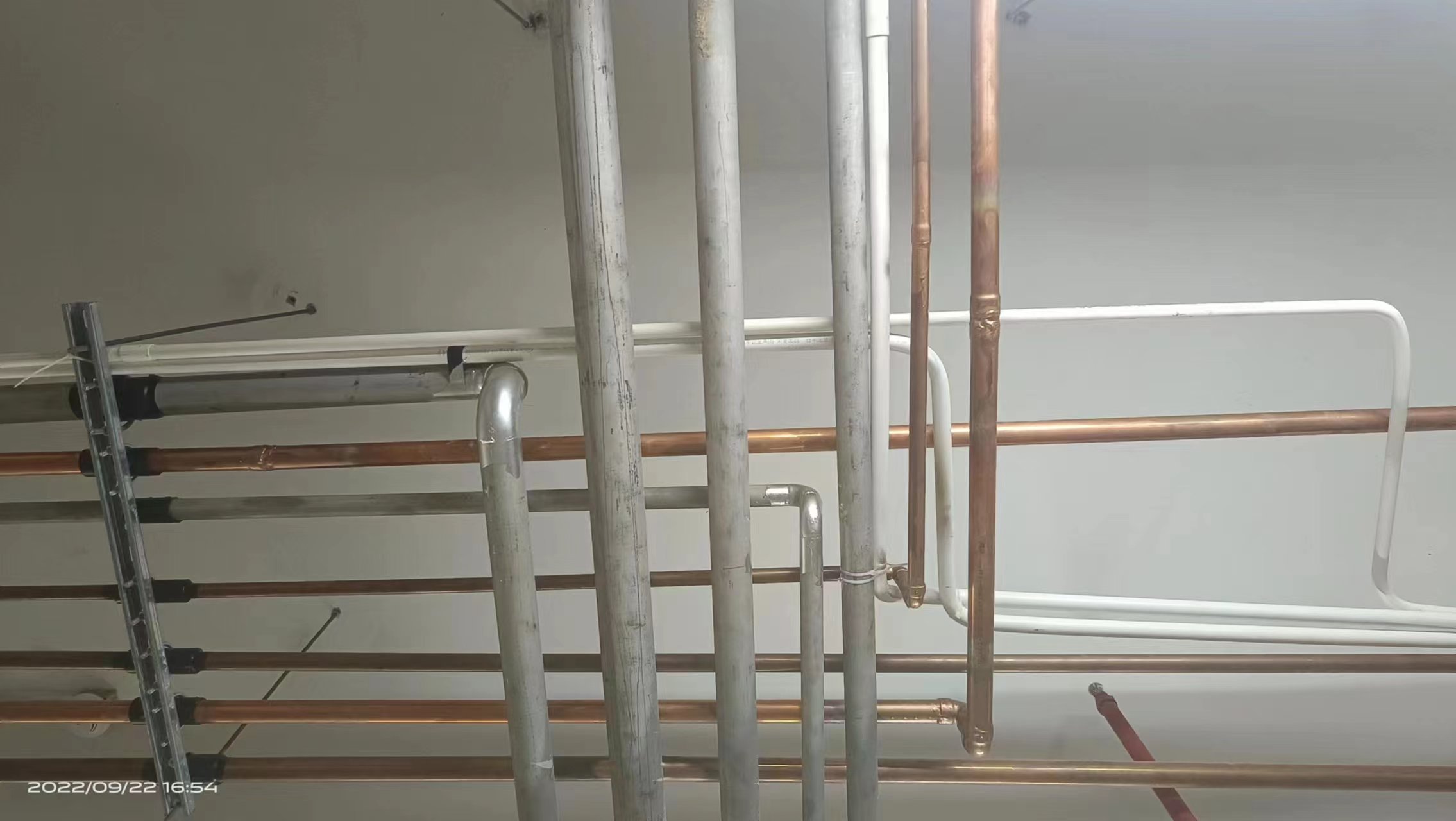

一、走廊区域主管道安装

天花板桥架敷设‌

主管道（DN25-DN40铜管/不锈钢管）平行铺设于走廊天花板内，外覆‌白色铝合金装饰槽板‌（宽度200-300mm），管道间距≥25mm。

典型场景：多条黄色标识氧气管道与蓝色标识负压吸引管道并列排布，槽板预留检修口。

二、病房终端设备带安装

设备带结构与布局‌

铝合金型材主体‌（高度100-150mm），表面喷塑（香槟金/白色），距地面‌1400mm±50mm‌安装。

内部模块化分区：左侧氧气终端（绿色接口），中部电源插座，右侧吸引终端（黄色接口），集成呼叫分机。

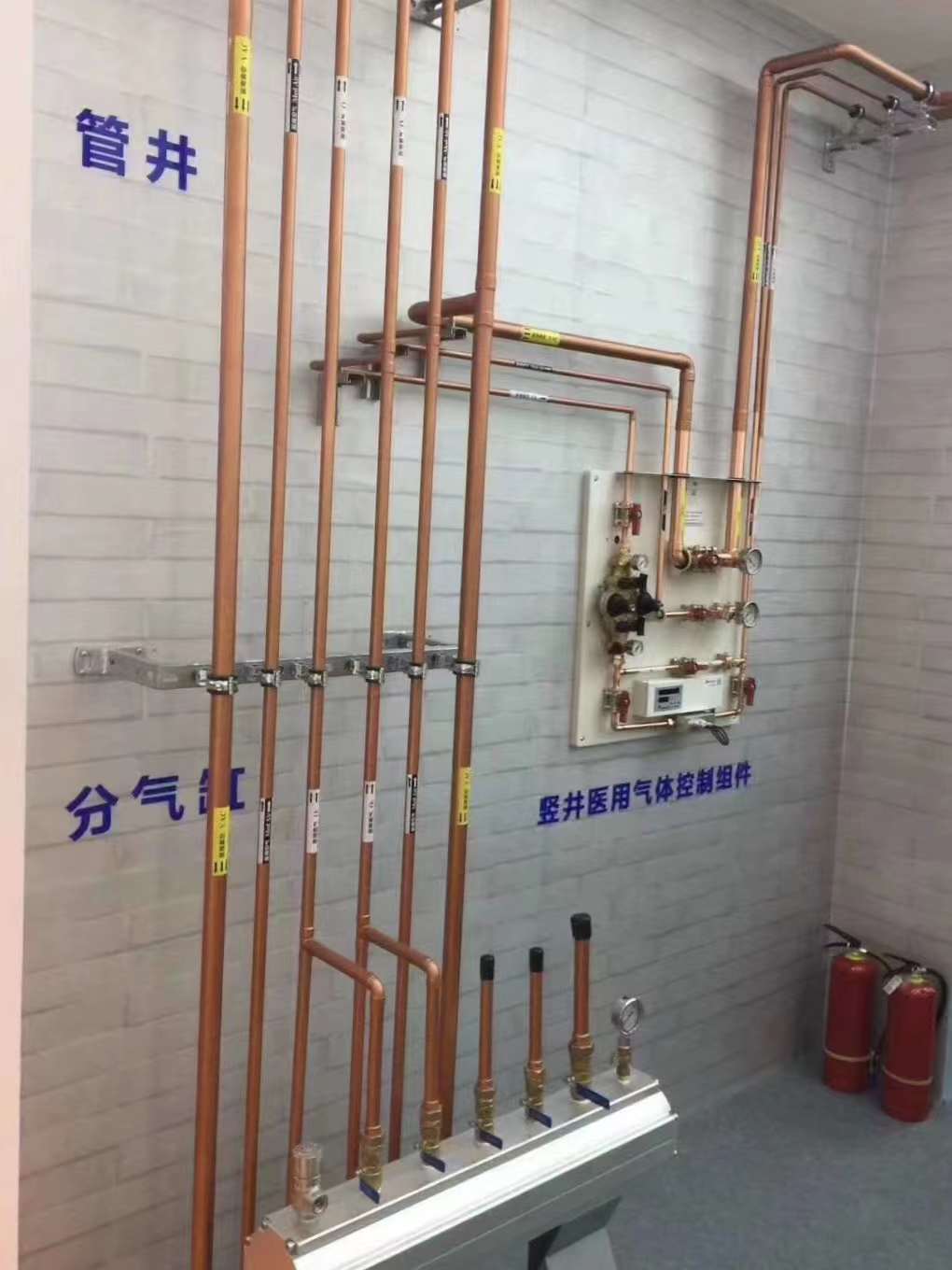

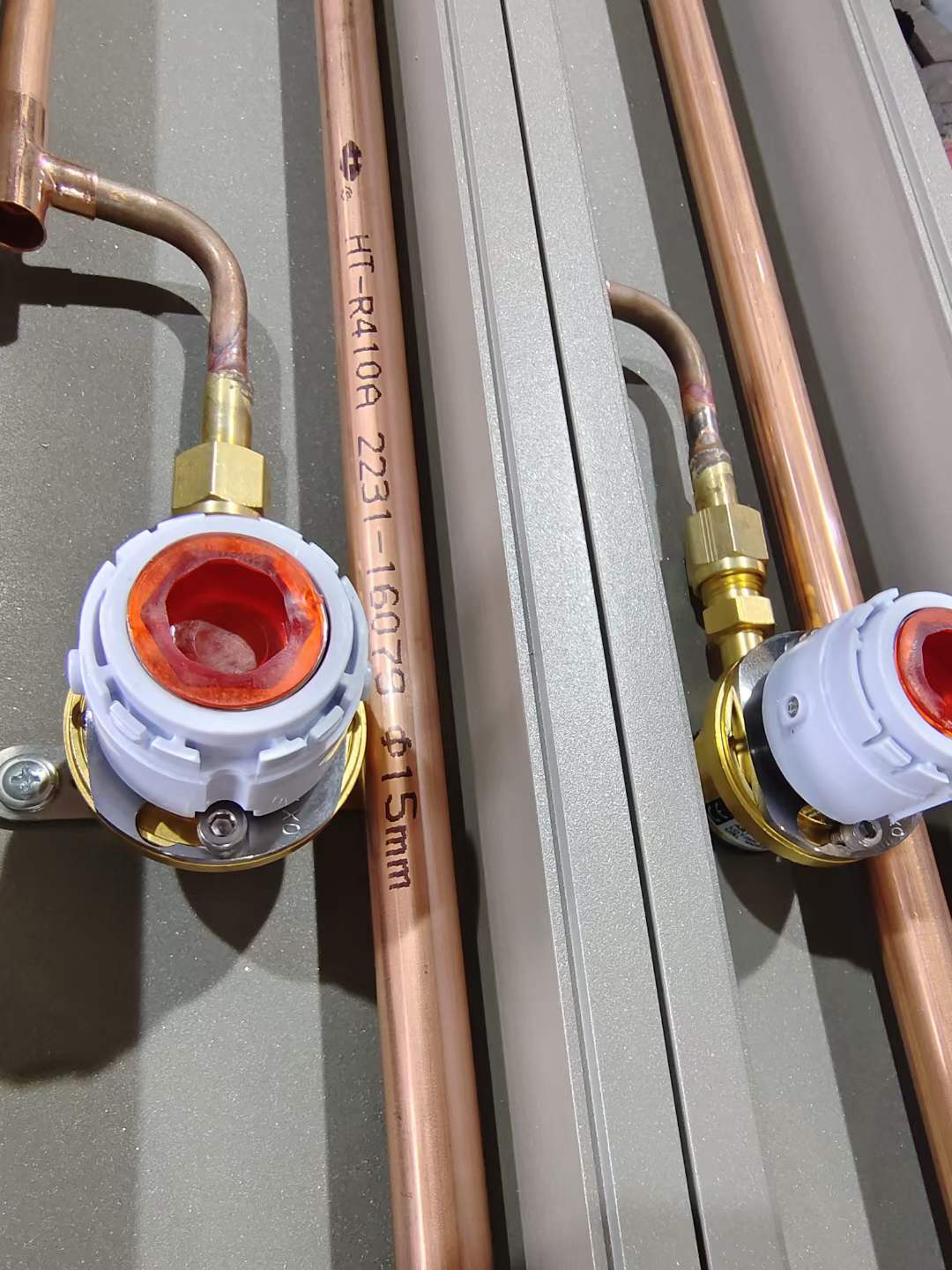

终端接口细节‌

氧气终端为‌自密封快速插拔接口‌（ø4mm气孔），带防尘帽与气体标识牌。

设备带两端用‌ABS封头‌封闭，底部嵌入LED阅读灯。

三、特殊区域供气装置

手术室吊塔系统‌

吊塔支架固定于天花板，悬挂高度可调（1.8-2.2m），集成‌氧气/笑气/压缩空气‌多路气体接口及电源插座。

典型特征：银灰色金属臂，旋转式接口面板，紧急切断按钮。

ICU设备带加强配置‌

每床位配置双氧气终端+双吸引终端，设备带加宽至200mm，集成‌气体压力监测表‌。

四、管道连接关键工艺

节点‌ ‌安装规范‌

穿墙套管‌ 管道穿墙预埋ø50mm PVC套管，两端突出墙面20mm

支架间距‌ 铜管水平支架≤1.8m，不锈钢管≤2.5m

转角处理‌ 机械冷弯（R≥3倍管径），禁用直角弯头

注‌：氧气管道需全程‌黄色标识‌，禁止与电缆同槽敷设，接地间隔≤80m。

五、参考对比场景

安装类型‌ ‌适用区域‌ ‌典型特征‌

明装扣槽 改造病房 走廊可见铝合金U型槽，管线外露

暗埋治疗带 新建VIP病房 管道预埋墙内，仅设备带外露

吊顶隐藏式 高端手术中心 管道完全隐蔽，终端由吊塔延伸

安全警示‌：氧气管道安装后需进行‌氦气检漏‌（泄漏率＜0.2%/h）及‌24小时保压测试‌。
