中心供氧管道管径如何选择

氧气管道中的弯头、分岔头和变径管的选择应满足以下要求：

a）氧气管道禁止使用折皱弯头。在采用冷弯或热弯工艺制作碳钢弯头时，弯曲半径不得小于管道外径的5倍；若使用无缝或压制焊接的碳钢弯头，弯曲半径不得小于管外径的1.5倍；而使用不锈钢或铜合金的无缝或压制弯头时，弯曲半径也不得小于管外径。对于工作压力不超过0.1MPa的钢板卷焊管，可以使用弯曲半径不小于管外径1.5倍的焊接弯头，且弯头内壁必须平滑，不得有锐边、毛刺或焊瘤。

b）氧气管道的变径管应选用无缝或压制焊接的材料。在焊接制造时，变径部分的长度不应少于两端管子外径差值的三倍；其内壁应保持光滑，避免出现锐边、毛刺或焊接突出物。

氧气管道的分岔头应使用无缝或压制焊接的部件。如果无法获取这些材料，可以选择在工厂或现场进行预制，但必须保证加工后没有锐角、突出部分和焊瘤。不建议在现场进行开孔或插接。

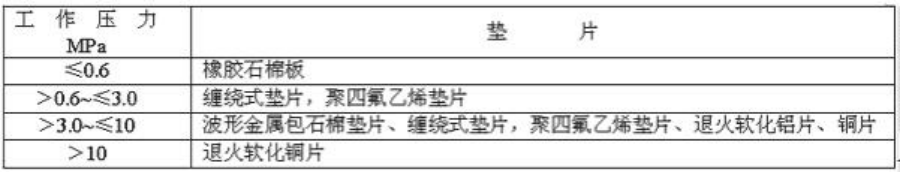

氧气管道的法兰应根据国家相关的现行标准进行选择；管道法兰的垫片可以参照表12进行选择。

氧气管道的连接应使用焊接方式，但在与设备和阀门的连接处可以采用法兰或螺纹连接。对于螺纹连接，应使用一氧化铅、水玻璃或聚四氟乙烯薄膜作为填料，严禁使用涂有铅红的麻线、棉丝或其他含油脂的材料。

氧气管道法兰的密封垫片

氧压机入口处应设氧气过滤器，调节阀前宜设氧气过滤器。氧气过滤器壳体 应用不锈钢，滤网应用铜基合金或纯铜材质制作。其网孔尺寸宜为 160~200¦ m。
