医用中心供氧系统管道性能验收标准

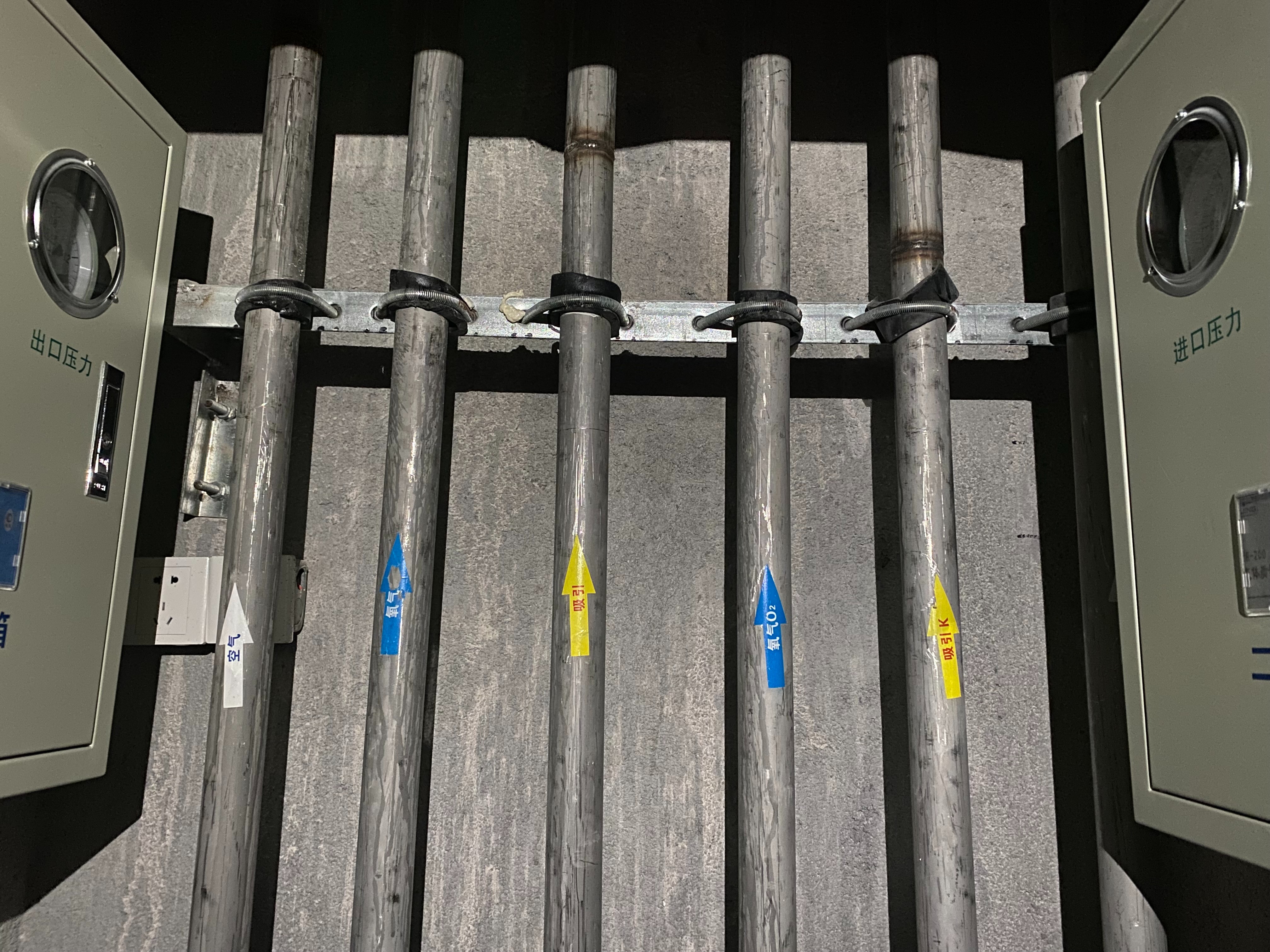

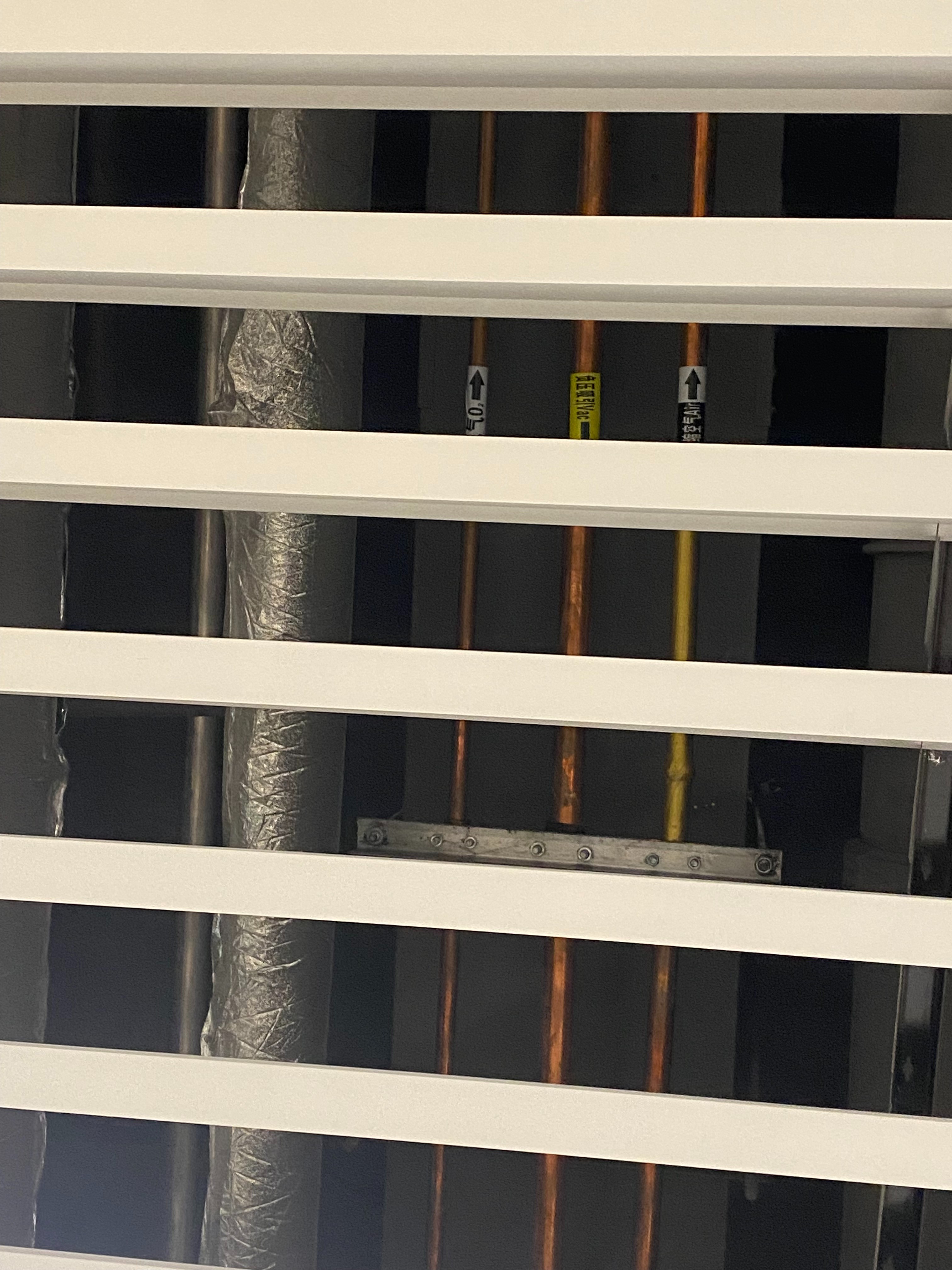

医用中心供氧系统管道性能验收

验收步骤：

1 气密性验收；

2  压力和流量验收；

3  交叉错接验收；

4  负压管道末端气体的压力和流量符合表5.2.2-1的要求；

5  验收记录。

5.2.2 性能测试：

1 气密性验收：

依次检测各种气体系统，开启所有截止阀，在测试用气源入口处，向支路系统输入相应气体，额定压力为400kPa的正  压管道加压至400kPa;  额定压力为550kPa的正压管道加压至  550kPa; 额定压力为700kPa的正压管道加压至700kPa; 真空  管路系统的测试应使用真空气源系统，真空吸引压力管道排空最  大真空绝对压力为60kPa～87kPa,  填表记录压力，观察管道， 不能有渗透。10min后，可选用超声波测漏仪或用肥皂水涂抹， 观察管道与管道、管道与设备连接处，不能有气泡生成。

气密性测试管道气体末端压力和流量参照表5.2.2-1的要求。

表5.2.2-1 管道气体末端压力、流量要求

2 压力和流量测试：

1)按额定压力测试管道，开启所有截止阀，提供系统设 计总流量的气体，将快速接头插入每一个病房末端的 终端组件，测试压力和流量符合表5.2.2-1的要求。测 试仪器选用压力流量仪(精度等级为0.1/0.2)。

2)每个病区选择25%的气体终端(前端、中端、末端各三分之一),沿管路系统观察并记录每个气体终端上插 入件的压力和流量。

压力、流量测试时压力变化和流量应符合表5.2.2-2的 要求。

表5.2.2-2 压力变化和流量要求

3  管道交叉错接验收：

1)管道系统应该处在额定分配压力和充满相应气体的状 态下工作，所有的管道系统都需要分别进行测试。在 全系统测试之前所有测试项都要验收合格。

注：医疗设备不能与管道系统连接。

2)所有终端组件需要100%进行测试。

3)测试用仪器：

a.医用氧气、医用空气、器械空气、笑气使用氧气分析仪 测量氧浓度。

b.二氧化碳、氮气、麻醉/呼吸用废气排放使用特定气体 分析仪测量。

4)在不同压力下的管道系统，用压力计测量静压强。每 个系统都应把压强重新设至额定分配压强(如：医疗空气为400kPa)

5)真空装置下，用真空计测量压强。

5.2.3 验收记录：

填写验收记录，见本指南附录表H.0.1、附录表J.0.1。

管道交叉错接验收表见表J.0.1。

表J.0.1      管道交叉错接验收表

施工单位名称：姓名           日 期  第三方检测单位：姓名             日期  医院单位名称：姓名            日期
