供氧管道安装技术要求

2024-02-27 11:29:19 中心供氧系统 5

各种管道系统的参数:

  1. 医疗中心供氧管网系统:主管道压力为0.9兆帕,分支管道和终端压力为0.2至0.5兆帕,终端氧气流量不低于10升/分钟,管道氧气流速不超过10米/秒,系统每小时泄露率不超过。

山东中心供氧系统,沂通医疗器械,手术室净化系统

当时的值小于0.5%,管道的接地电阻小于10Ω。

1.2. 医疗中心吸引管网系统:主管道压力为-0.02至-0.07MPa,分支管道和末端压力范围为-0.02至-0.07MPa,吸引终端流量不低于30升/分钟,系统泄漏率每小时不超过0.5%,管道接地电阻小于10欧姆。

山东中心供氧系统,沂通医疗器械,手术室净化系统

1.3. 压缩空气管网系统:主管道压力为0.6MPa(可调节),分支管道和终端压力范围为0.40至0.70MPa,压缩空气终端流量需达到每分钟60升以上,管道内空气流速不超过10米/秒,系统泄漏率控制在每。

小时≤0.5%,管道的接地电阻<10Ω。

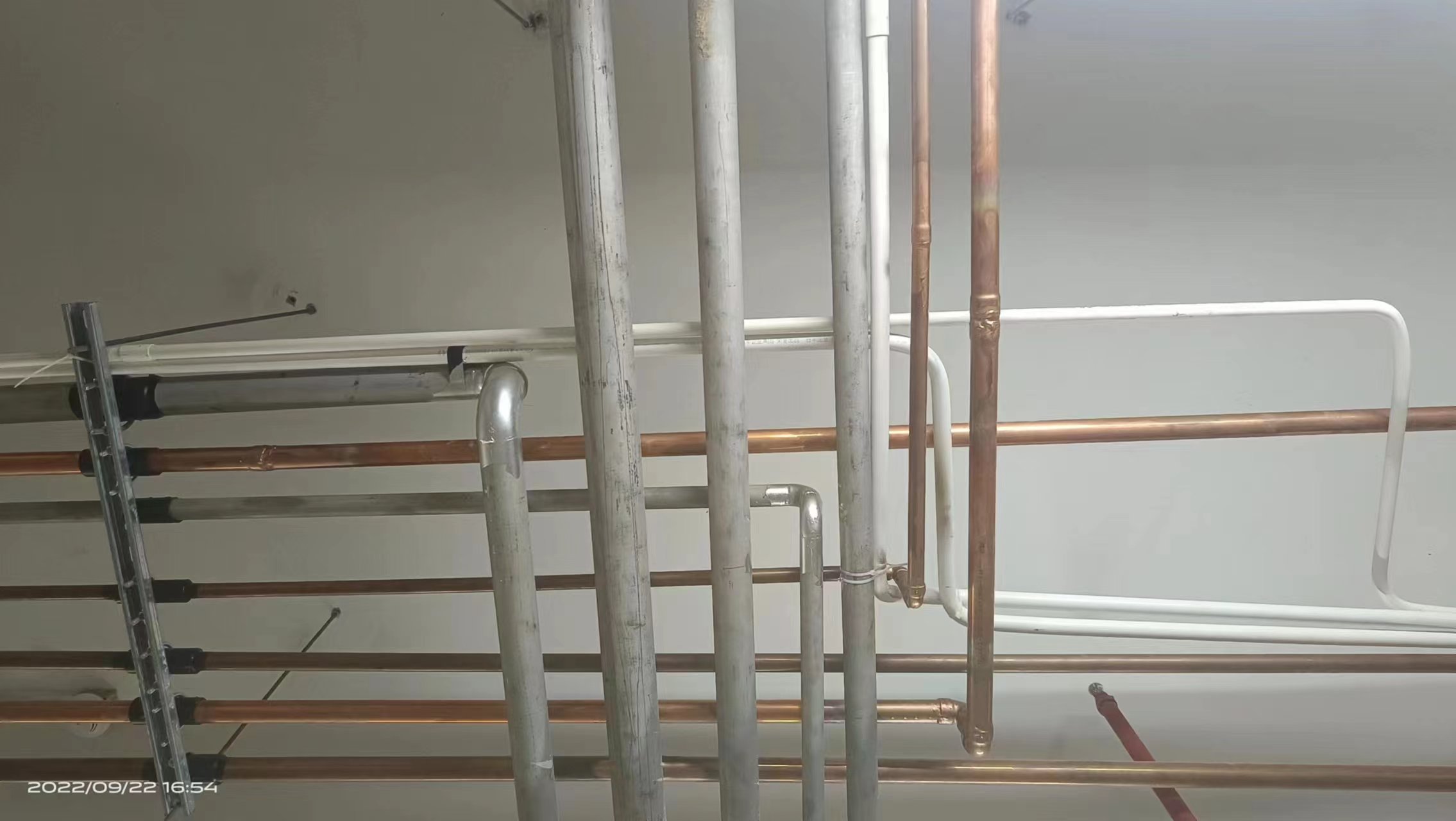

2.管道的材质和敷设方法

山东中心供氧系统,沂通医疗器械,手术室净化系统

2.1. 医用气体系统的管道材料

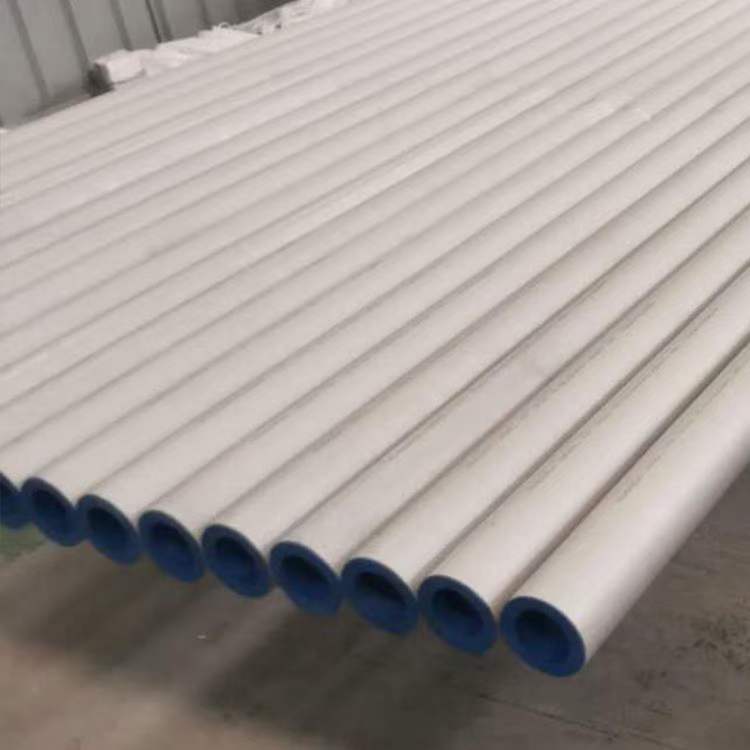

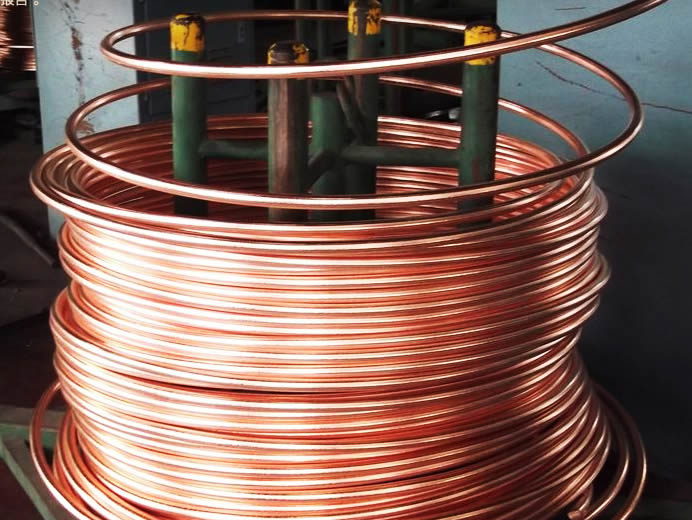

2.1.1.中心供氧系统采用的管道全部使用符合YS/T650-2007国家标准的无缝铜管,材质为TP2。其他医用气体系统(除了口腔吸引管道)的主管、分管、设备带前端支管管道,采用符合GB/T 14976-2012国家标准要求的不锈钢无缝钢管,材质为06Cr19Ni10。设备带内支管选用符合YS/T650-2007国家标准要求的无缝铜管,材质为TP2。口腔吸引管道采用PPR材质管道。

山东中心供氧系统,沂通医疗器械,手术室净化系统

2.1. 不锈钢管的重金属成分,如铅、汞、镉等,符合 RoHS 指令 2011/65/EU 的要求,以确保管道材质符合安全标准。

医用气体系统管道连接:不锈钢管道与阀门、设备、终端连接采用 YC 系列球形接头连接,不锈钢管道三通、弯头处采用不锈钢管件连接,不锈钢管道采用氩弧焊焊接,铜管道采用银基钎焊焊接,PPR 管道采用熔接
